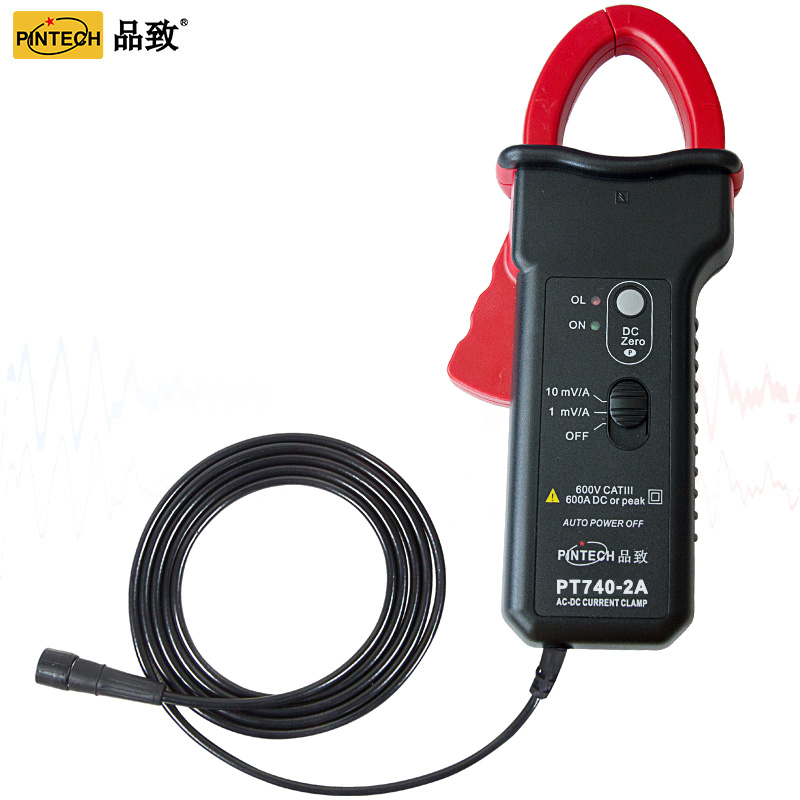

PT740-2A（帶有BNC接頭） 輸入：AC:0.2-60A,DC:0.4-60A;A:C:60-600A DC:60-600A 變比：1A/10mV,1A/1mV 自動歸零，使用BNC接頭輸入示波器
PT740-2A是非常專業的交直流電流鉗，能夠快速、安全、簡單地測量所有AC/DC電流。采用霍爾效應原理進行測量，能夠測量600A直流以及600A交流峰值。PT740-2A還適用于功率測量，能夠在DC干擾的情況下測出RMS值。其完全使用在示波器或其它帶BNC輸入的儀器上，是一款高精度的電流鉗，具有一個mV的BNC輸出。能直接下來顯示示波器或自動調零系統中。
|
PT740-2A鉗形交直流電流探頭 |
|
精度和相移 |
電流量程 |
0.2A~60A峰值，
0.4A~60A直流 |
60A~600A峰值，
60A~600A直流 |
|
輸出信號比 |
10mV/A（100:1） |
1mV/A（1000:1） |
|
輸出信號百分誤差（typical） |
±1.5%+5mV |
| 噪聲 |
1mV rms |
|
上升/下降時間 |
2.3μs |
|
參考條件：18℃~28℃，20~75%RH，正弦信號頻率48Hz~65Hz,外磁場<40A/m，無直流成分，附近沒有電流載體，中心測試樣本，負載阻抗≥1MΩ和≤100pF，DC~65Hz 測量前復位為0，電池9V±0.1V |
|
帶寬 |
DC~150kHz（-3dB） |
|
負載阻抗 |
≥1MΩ和≤100pF |
|
插入阻抗 |
50Hz時0.39mΩ,1000Hz時58mΩ |
|
工作電壓 |
Max 600V rms |
|
共模電壓 |
Max 600V rms |
|
顎口導體位置影響 |
0.5%讀數 |
|
電池 |
9V堿性電池(符合NEDA 1604A，IEC 6LR61) |
|
電池容量容量指示 |
>6.5V時，綠色LED亮 |
|
9V電池 |
待機時長120H |
|
超載指示 |
紅色LED亮 |
|
自動關機時間 |
10分鐘 |
|
直流零位調整 |
√ |
|
顎口插入導體 |
1根電纜：直徑30mm
2根電纜：直徑24mm或2х31.5х10mm匯流線 |
|
工作溫度 |
0~50℃ |
|
工作濕度 |
20~75%RH |
|
尺寸 |
224х97х44mm |
|
重量 |
440g |
|
顏色 |
深灰色箱體；紅色顎口 |
|
輸出 |
線長2M，BNC接口，可定制萬用表專用接口 |
